Un variateur en armoire qui tombe en panne ne pose pas qu’un problème de production : il révèle la qualité des choix faits à la conception. Temps de diagnostic, disponibilité des pièces, compétences nécessaires pour intervenir – tout se joue au moment de la spécification. Nous concentrons cet article sur les critères qui séparent une armoire maintenable d’une armoire verrouillée.
Carte mémoire amovible et modules hot-swappable : la maintenabilité se joue au hardware
Le premier filtre de sélection n’est ni la puissance ni le protocole de communication. C’est la capacité à remplacer un variateur défaillant sans repasser par un logiciel propriétaire ni mobiliser un spécialiste du constructeur.
A découvrir également : Tout savoir sur le métier d’ingénieur en maintenance aéronautique
Plusieurs gammes récentes intègrent des cartes mémoire amovibles contenant la configuration complète du variateur. En cas de remplacement, l’opérateur retire la carte de l’appareil défaillant, l’insère dans le nouveau module, et la mise en service se fait sans PC. Ce détail technique réduit le temps d’arrêt de façon significative, surtout sur des sites isolés ou fonctionnant en 3×8.
Dans la même logique, les modules d’E/S, de communication ou de sécurité enfichables sans reparamétrage complet (hot-swappable) transforment une intervention corrective en opération de quelques minutes. Nous recommandons de vérifier systématiquement si les variateurs de vitesse en armoire envisagés proposent ce type de modularité, car elle conditionne l’autonomie de l’équipe de maintenance locale.
A lire également : Les raisons de choisir une formation en art graphique
Fonctions de sécurité intégrées au variateur : moins de câblage, moins de pannes à chercher
Un variateur en armoire qui embarque nativement les fonctions STO, SS1 ou SLS conformes aux normes EN ISO 13849-1 et IEC 61508 change la donne pour la maintenance. Le bénéfice n’est pas seulement normatif.
Chaque relais de sécurité externe supprimé est un point de défaillance en moins dans l’armoire. En réduisant le câblage dédié à la sécurité machine, on simplifie le schéma électrique, on diminue le nombre de connexions à vérifier lors d’un diagnostic, et on rend les défauts lisibles directement via l’interface du variateur.
Concrètement, lors d’une recherche de panne sur un arrêt de sécurité, le technicien consulte les registres du drive au lieu de tracer un circuit externe composé de relais, contacteurs et borniers intermédiaires. Le gain en temps de diagnostic est tangible, et la remise en service après intervention se fait de manière plus fiable.
Points à vérifier dans la spécification
- Les fonctions de sécurité sont-elles certifiées SIL 3 / PL e directement dans le variateur, ou nécessitent-elles un module additionnel à commander séparément ?
- Le variateur fournit-il un journal de diagnostic des événements de sécurité consultable sans logiciel externe ?
- La suppression de relais externes est-elle documentée dans le schéma de principe proposé par l’intégrateur ?
Gestion du firmware et cybersécurité : un critère de maintenance devenu structurant
Avec la convergence IT/OT et les exigences de la directive NIS 2 en Europe, la mise à jour du firmware d’un variateur n’est plus une opération anecdotique. Certains modèles intègrent désormais des fonctions de journalisation des accès et de mise à jour sécurisée du firmware, ce qui facilite à la fois la maintenance préventive et les audits informatiques.
Un variateur dont le firmware ne peut être mis à jour que par un technicien du constructeur, avec un outil propriétaire connecté en USB sur site, crée une dépendance opérationnelle forte. À l’inverse, un variateur qui accepte une mise à jour distante, traçable et authentifiée, s’intègre dans une stratégie de maintenance préventive pilotée par le service IT/OT de l’entreprise.
Nous observons que ce critère est rarement présent dans les cahiers des charges, alors qu’il impacte directement les coûts de maintien en condition opérationnelle sur la durée de vie de l’installation.
Accessibilité physique dans l’armoire : un angle sous-estimé lors du choix
La densité d’intégration ne doit pas se faire au détriment de l’accessibilité. Un variateur compact qui oblige à démonter trois composants voisins pour accéder à un bornier ou remplacer un ventilateur de refroidissement annule le gain de place initial.
Lors de la conception de l’armoire, plusieurs paramètres méritent une attention particulière :

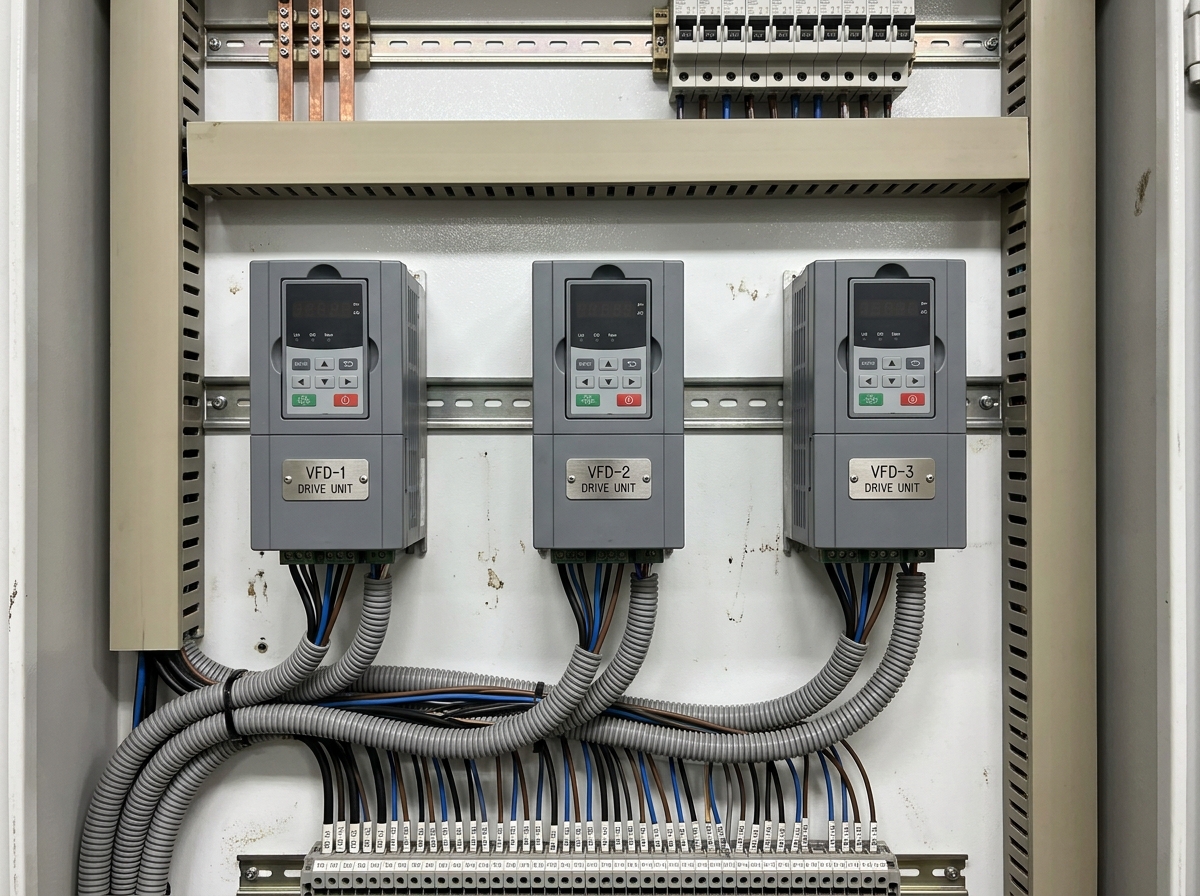

- L’espacement entre les variateurs doit permettre l’extraction d’un module sans déconnecter les voisins, conformément aux préconisations du constructeur sur les distances de dégagement.
- Les ventilateurs de refroidissement doivent être accessibles en face avant. Un ventilateur accessible uniquement par l’arrière de l’armoire, dans un local technique encombré, multiplie le temps d’intervention.
- Le repérage des borniers et des connecteurs doit rester lisible après plusieurs années d’exploitation. Les étiquettes thermocollées se dégradent, les gravures laser tiennent.
- Les passages de câbles doivent laisser assez de mou pour permettre le retrait d’un variateur sans déposer les chemins de câbles.
Fiabilité du système de refroidissement
Le refroidissement est le premier poste de défaillance sur un variateur en armoire. Un filtre encrassé, un ventilateur en fin de vie ou un échangeur sous-dimensionné provoquent des déclenchements thermiques intermittents, difficiles à diagnostiquer sans historique.
Nous recommandons de privilégier les solutions avec surveillance intégrée de la température et alarme préventive plutôt que de se fier uniquement à la protection thermique par seuil de coupure. La nuance est la suivante : la coupure thermique protège le matériel, mais l’alarme préventive protège la production.
Standardisation des composants et disponibilité des pièces de rechange
Choisir un variateur performant mais dont les pièces de rechange ne sont disponibles qu’avec un délai de plusieurs semaines revient à accepter un risque d’arrêt prolongé. La question de la disponibilité des composants de remplacement doit figurer dans le cahier des charges au même titre que les performances électriques.
Un parc homogène de variateurs, idéalement sur une ou deux gammes d’un même constructeur, simplifie la gestion du stock de pièces, la formation des techniciens et la standardisation des procédures d’intervention. À l’inverse, un parc hétérogène multiplie les références de cartes de puissance, de cartes de contrôle, de ventilateurs et de connecteurs spécifiques.
La maintenabilité d’une armoire de variateurs se décide à la spécification, pas au premier dépannage. Modularité du hardware, fonctions de sécurité intégrées, politique de mise à jour du firmware, accessibilité physique et standardisation du parc : ces cinq axes structurent un choix qui paiera sur toute la durée d’exploitation de l’installation.
